Pose des carreaux : le traçage

Le premier travail à effectuer avant la pose de tout carreau est le traçage. Il est très important, car de ce tracé dépendront l’implantation et l’alignement de votre future cloison, ainsi que l’emplacement des huisseries.

A l’emplacement souhaité, tracez au cordeau à poudre l’alignement de la cloison. Tracez un deuxième trait, parallèle au premier, à la distance correspondant à l’épaisseur de la cloison.

Tracez ainsi tous les emplacements des cloisons. Mesurez et marquez l’emplacement des huisseries.

La traçage d’une cloison perpendiculaire pose parfois quelques problèmes, pour être sûr d’avoir un angle droit parfait, surtout si l’on ne possède pas d’équerre suffisamment grande. L’astuce, dans ce cas, consiste à appliquer de manière pratique une des propriétés du triangle rectangle, à savoir le théorème de Pythagore.

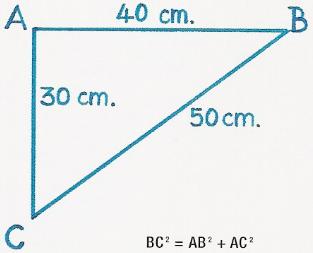

pythagore theoremeLe carré de l’hypothénuse est égal à la somme des carrés des côtés de l’angle droit.

En pratique comment se servir de ce théorème ?

Le point A est le départ de votre cloison perpendiculaire à tracer.

Marquez un point C à 30 cm du point A

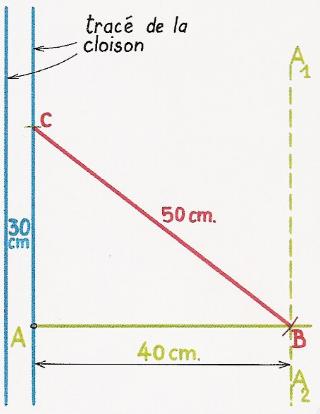

trace cloisons carrelage pose carreauxTracez une ligne A1-A2 parallèle à AC à une distance de 40 cm. Tracez une ligne CB de 50 cm de long, de manière à ce qu’elle coupe la ligne A1-A2. A l’intersection de ces 2 lignes, vous obtenez le point B. Il vous suffit de relier le point A au point B pour être sûr d’obtenir un tracé de votre cloison parfaitement à angle droit.

Cette application du théorème de pythagore vous permet de faire deux choses : d’une part, de tracer un angle droit sans équerre, mais aussi, d’autre part, de vérifier si un tracé fait à l’équerre, par exemple, est correct.

En application, utilisez des longueurs simples comme : 30, 40 et 50 cm. 60 , 80 et 100 cm. 1,20 , 1,60 et 2 m. 3, 4 et 5m

Exemple de contrôle d’un tracé d’angle droit, en application du théorème de Pythagore:

Tracez un repère à 30 cm sur un des côtés

Tracez un repère à 40 cm sur l’autre côté

Mesurez la distance entre les 2 repères, elle doit être de 50 cm.
